【电机控制器】PY32F00BF15U6TR——ADC

@TOC

前言

使用工具：
1.STLINK仿真器

提示：以下是本篇文章正文内容，下面案例可供参考

一、接线

VCC——3.3
GND——GND
SWDIO——SWDIO
SWCLK——SWCLK

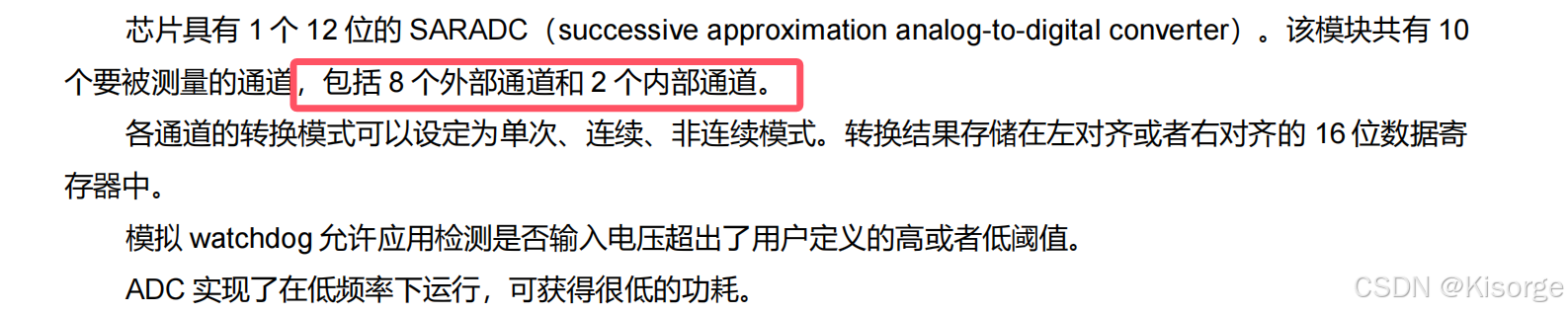

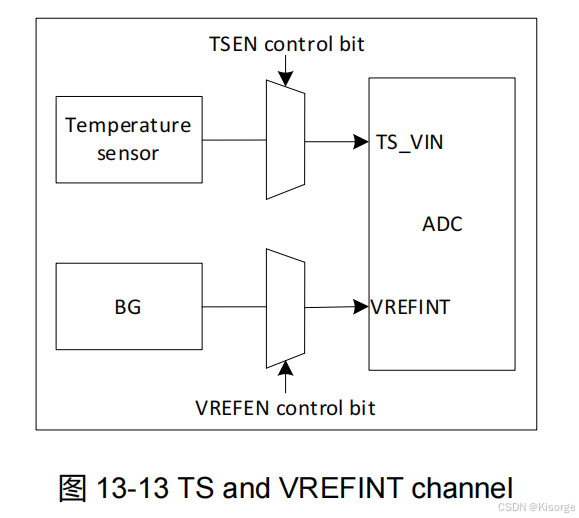

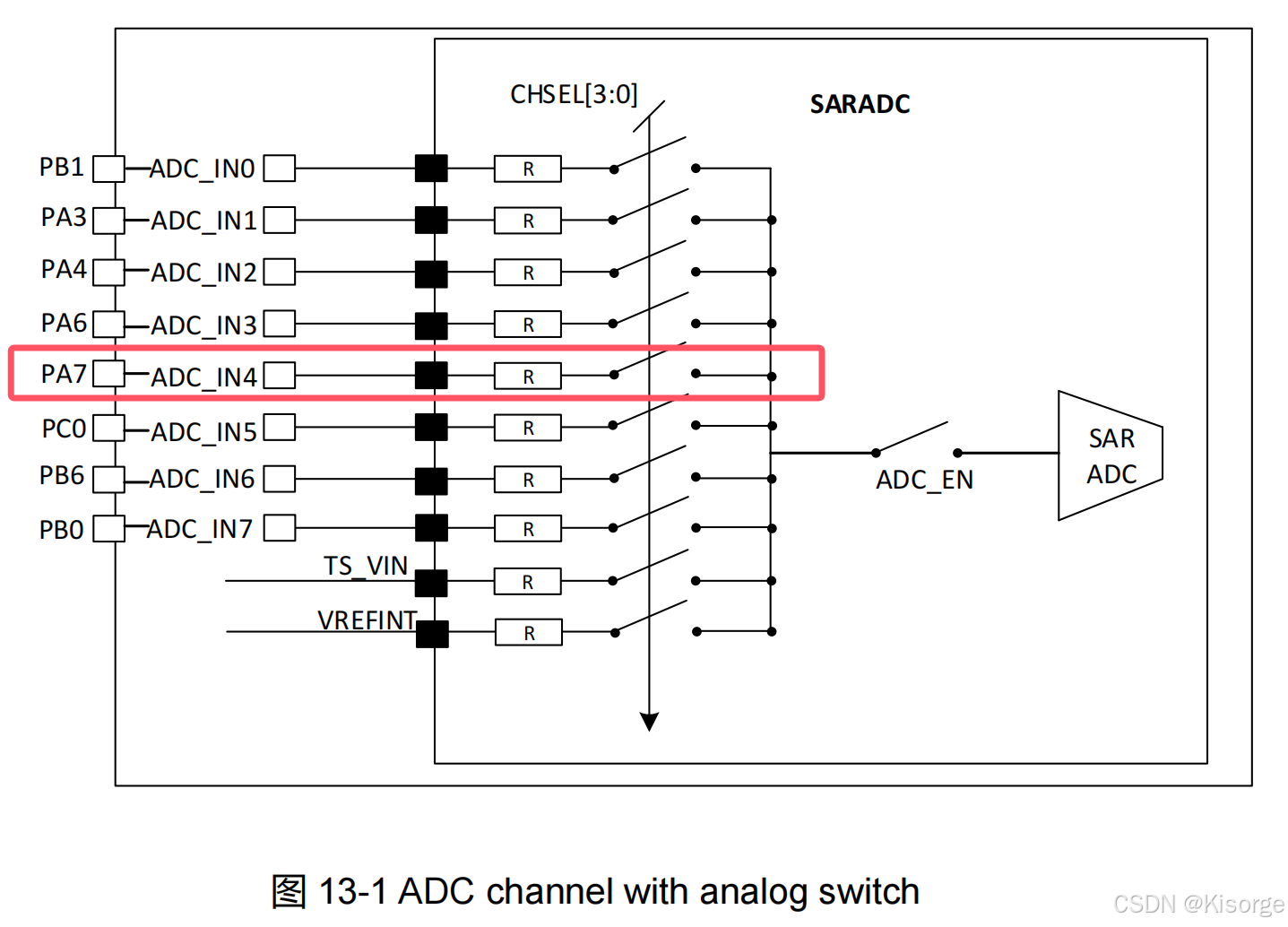

二、芯片手册

在这里插入图片描述
在这里插入图片描述

在这里插入图片描述

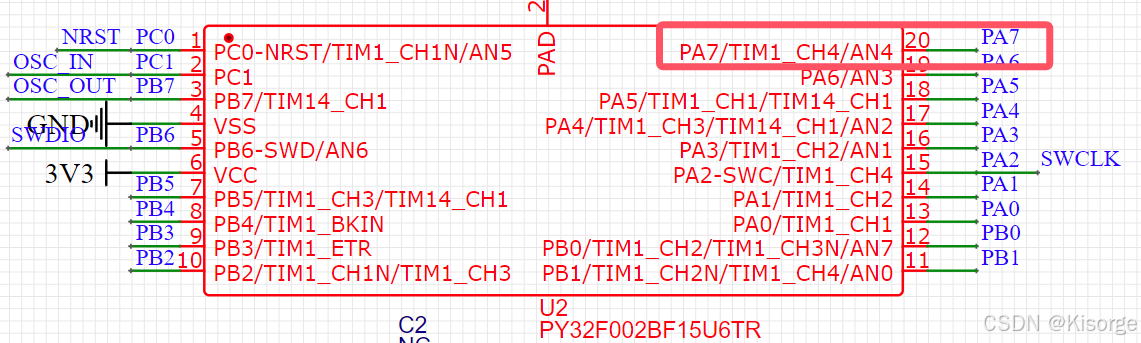

三、原理图

在这里插入图片描述

四、代码

1.读取ADC值——PA7，ADC通道4

void Bsp_ADC_TempSensor_Init(void)
{
    ADC_ChannelConfTypeDef        sConfig;

    /* 使能 ADC 时钟 */
    __HAL_RCC_ADC_CLK_ENABLE();

    hadc.Instance = ADC1;
    /* 配置ADC时钟分频 */
    hadc.Init.ClockPrescaler        = ADC_CLOCK_SYNC_PCLK_DIV32;
    /* 配置采样为12位 */
    hadc.Init.Resolution            = ADC_RESOLUTION_12B;
    /* 数据右对齐 */
    hadc.Init.DataAlign             = ADC_DATAALIGN_RIGHT;
    /* 顺序扫描模式 */
    hadc.Init.ScanConvMode          = ADC_SCAN_DIRECTION_FORWARD;
    /* 单次转换 */
    hadc.Init.EOCSelection          = ADC_EOC_SINGLE_CONV;
    /* 单次转换 */
    hadc.Init.LowPowerAutoWait      = DISABLE;
    /* 禁用自动延迟转换 */
    hadc.Init.ContinuousConvMode    = DISABLE;
    /* 禁用连续转换模式 */
    hadc.Init.DiscontinuousConvMode = DISABLE;
    /* 禁用不连续模式 */
    hadc.Init.ExternalTrigConv      = ADC_EXTERNALTRIGCONV_T1_TRGO;
    /* 外部触发转换 */
    hadc.Init.ExternalTrigConvEdge  = ADC_EXTERNALTRIGCONVEDGE_RISING;
    /* 上升沿触发 */
    hadc.Init.Overrun               = ADC_OVR_DATA_OVERWRITTEN;
    /* 在溢出的情况下，DR寄存器被最后一次转换结果覆盖 */
    hadc.Init.SamplingTimeCommon    = ADC_SAMPLETIME_41CYCLES_5;
    /* 通道采样时间为41.5 ADC时钟周期 */
    HAL_ADC_Init(&hadc);

    sConfig.Rank         = ADC_RANK_CHANNEL_NUMBER;
    sConfig.Channel      = ADC_CHANNEL_4;
    HAL_ADC_ConfigChannel(&hadc, &sConfig);

    HAL_ADCEx_Calibration_Start(&hadc);
}

2.读取ADC内部温度

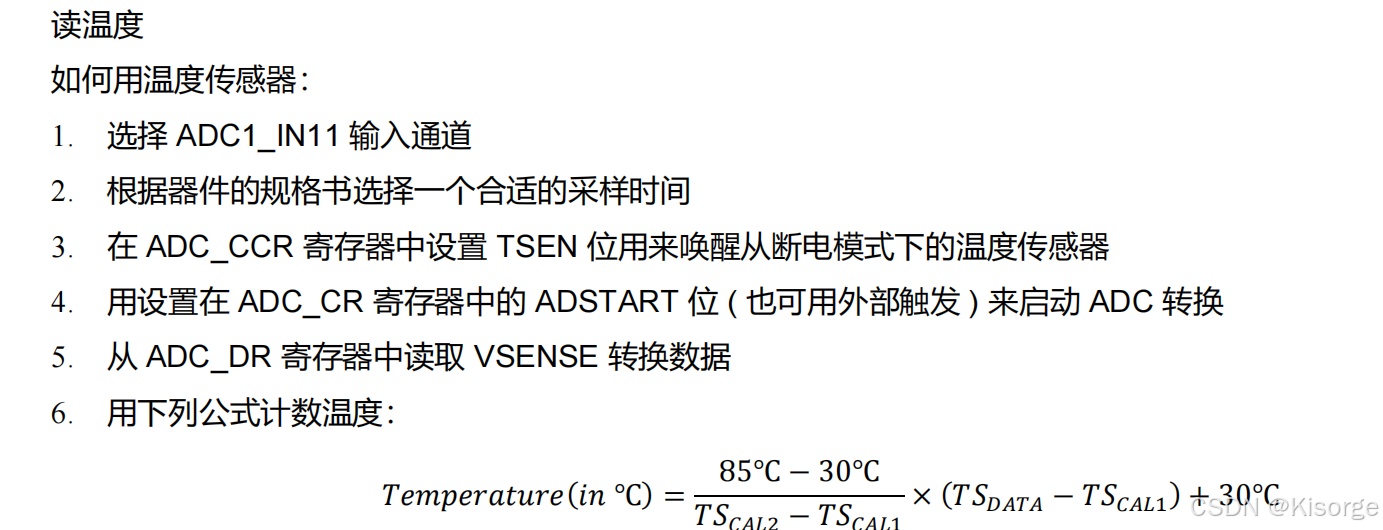

在这里插入图片描述
这里手册错了，实测结果应该是ADC通道8

void Bsp_ADC_TempSensor_Init(void)
{
    ADC_ChannelConfTypeDef        sConfig;

    /* ADC1 */
    AdcHandle.Instance = ADC1;
    /* 配置ADC时钟分频 */
    AdcHandle.Init.ClockPrescaler        = ADC_CLOCK_SYNC_PCLK_DIV32;
    /* 12-bit 分辨率 */
    AdcHandle.Init.Resolution            = ADC_RESOLUTION_12B;
    /* 转换数据的右对齐 */
    AdcHandle.Init.DataAlign             = ADC_DATAALIGN_RIGHT;
    /* 配置扫描模式 */
    AdcHandle.Init.ScanConvMode          = ADC_SCAN_DIRECTION_FORWARD;
    /* 转换完成标志 */
    AdcHandle.Init.EOCSelection          = ADC_EOC_SINGLE_CONV;
    /* 自动延迟转换功能禁用 */
    AdcHandle.Init.LowPowerAutoWait      = DISABLE;
    /* 连续转换模式禁用 */
    AdcHandle.Init.ContinuousConvMode    = DISABLE;
    /* 禁用连续转换模式 */
    AdcHandle.Init.DiscontinuousConvMode = DISABLE;
    /* 软件触发 */
    AdcHandle.Init.ExternalTrigConv      = ADC_SOFTWARE_START;
    /* 选择软件触发，该参数无需配置 */
    AdcHandle.Init.ExternalTrigConvEdge  = ADC_EXTERNALTRIGCONVEDGE_NONE;
    /* 在溢出的情况下，DR寄存器被最后一次转换结果覆盖 */
    AdcHandle.Init.Overrun               = ADC_OVR_DATA_OVERWRITTEN;
    /* 通道采样时间为41.5 ADC时钟周期 */
    AdcHandle.Init.SamplingTimeCommon    = ADC_SAMPLETIME_41CYCLES_5;
    /* ADC 初始化 */
    HAL_ADC_Init(&AdcHandle);
    /* 设置ADC通道顺序等级 */
    sConfig.Rank         = ADC_RANK_CHANNEL_NUMBER;
    /* ADC通道选择 */
    sConfig.Channel      = ADC_CHANNEL_TEMPSENSOR;
    /* 配置ADC通道 */
    HAL_ADC_ConfigChannel(&AdcHandle, &sConfig);

    /* ADC calibration */
    HAL_ADCEx_Calibration_Start(&AdcHandle);
}

五、实验

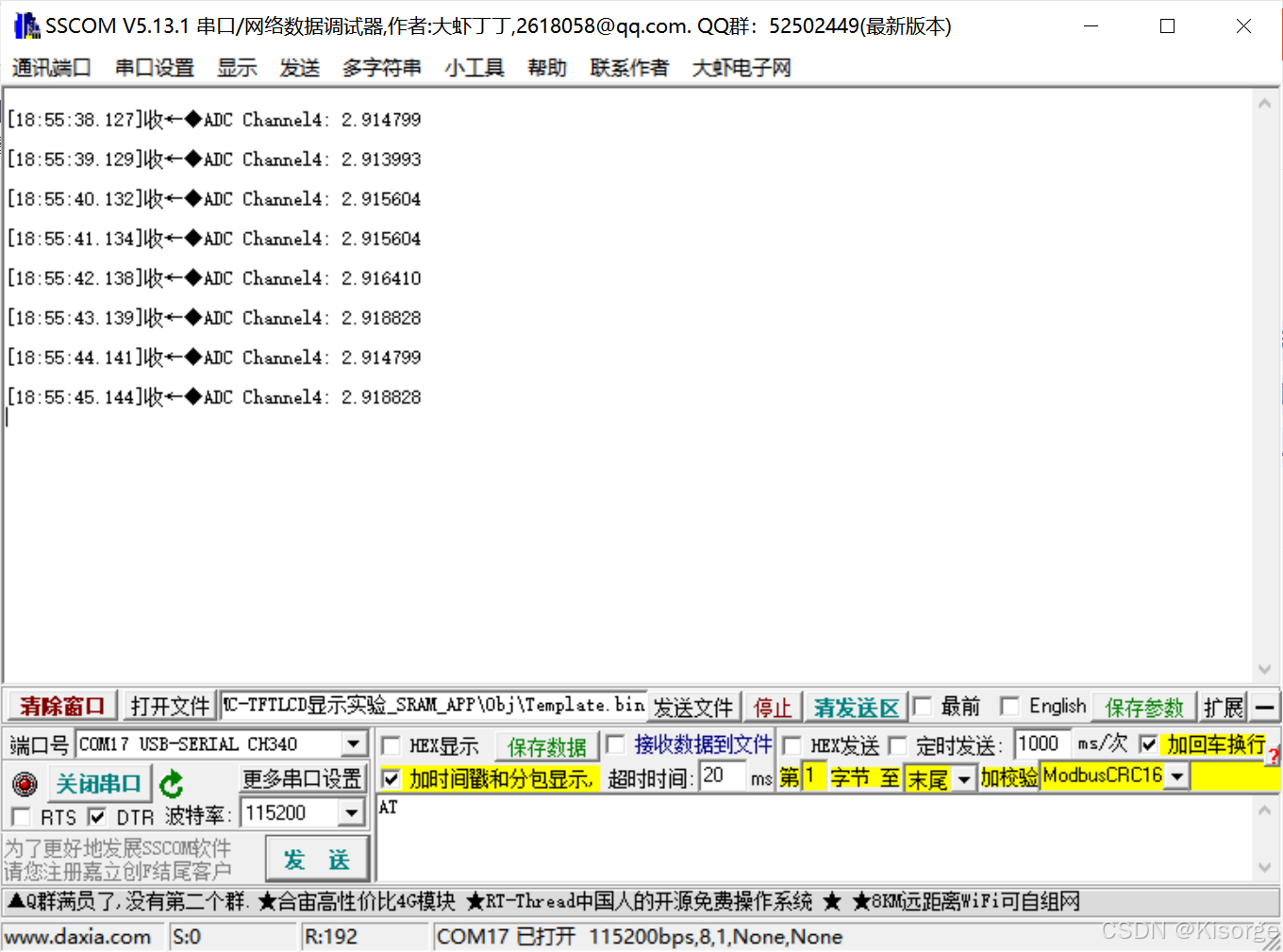

1.读取ADC值

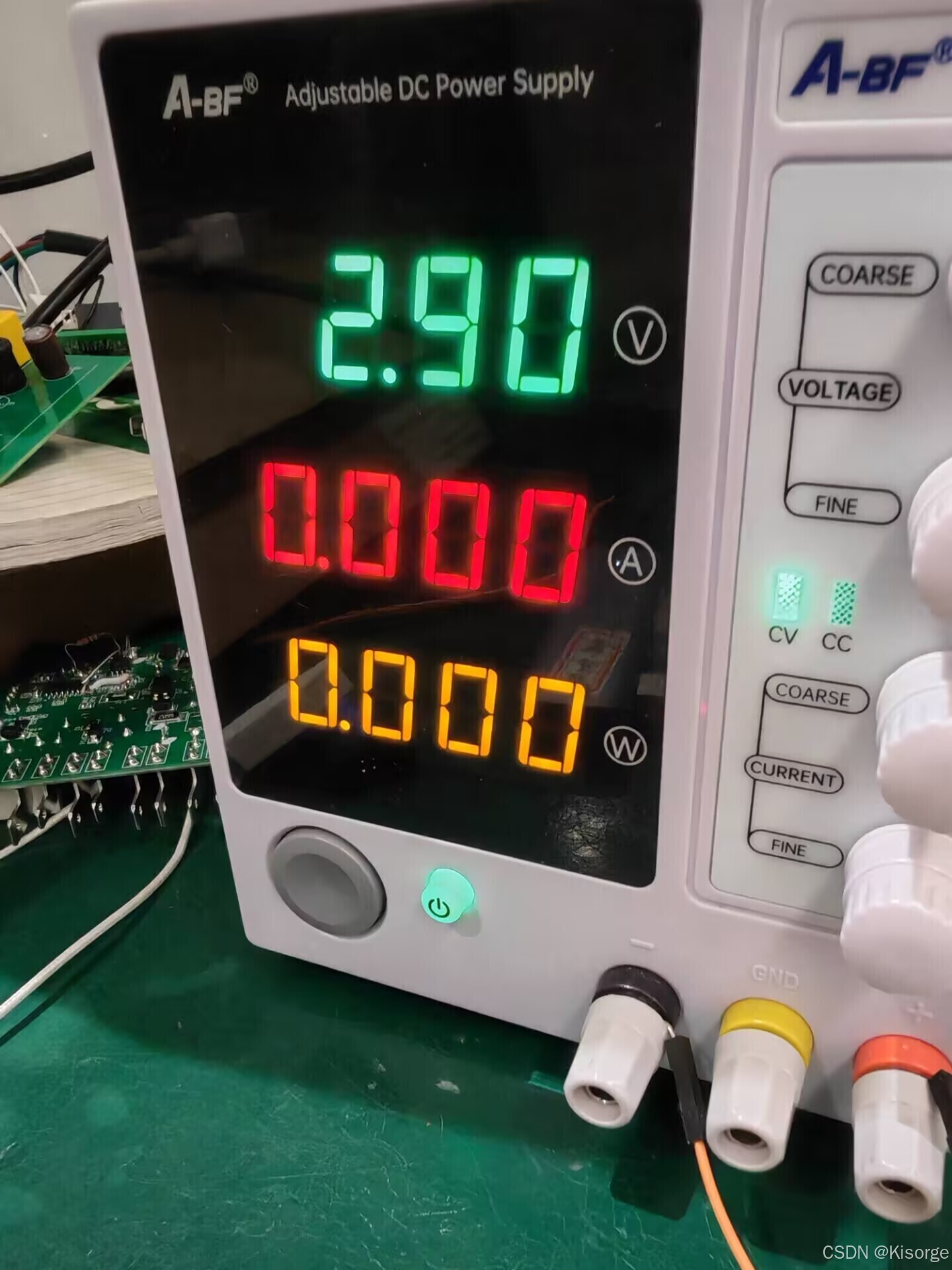

电源电压供给PA7，2.9V，ADC读取2.91V
在这里插入图片描述

请添加图片描述

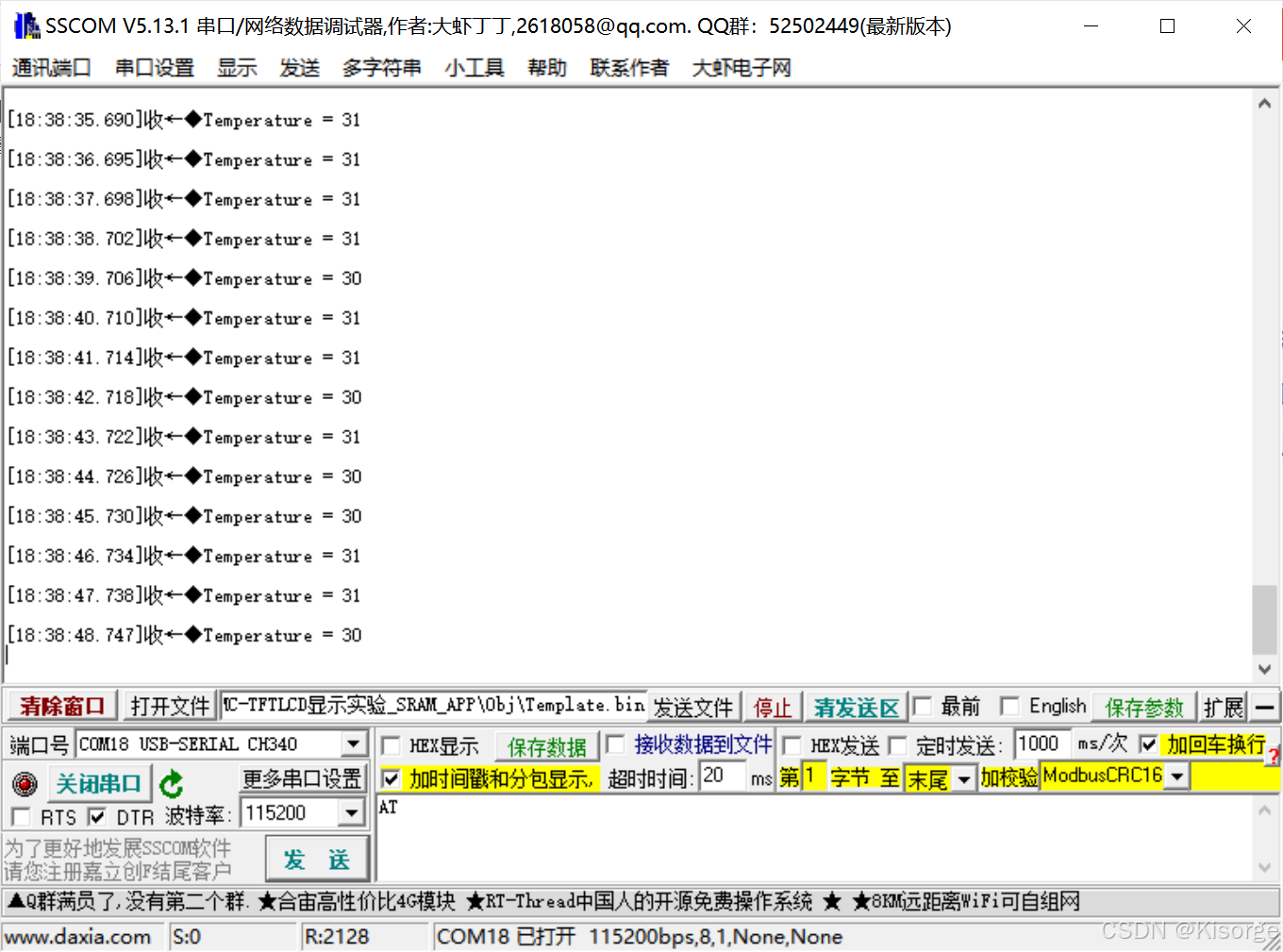

2.读取ADC内部温度

在这里插入图片描述

六、参考资料

PY32F002BF15U6TR芯片手册

总结

本文仅仅简单介绍了【电机控制器】PY32F00BF15U6TR——ADC，评论区欢迎讨论。
