【电机控制】基于STC8H1K28的六步换向——方波驱动（硬件篇）

---

@TOC

前言

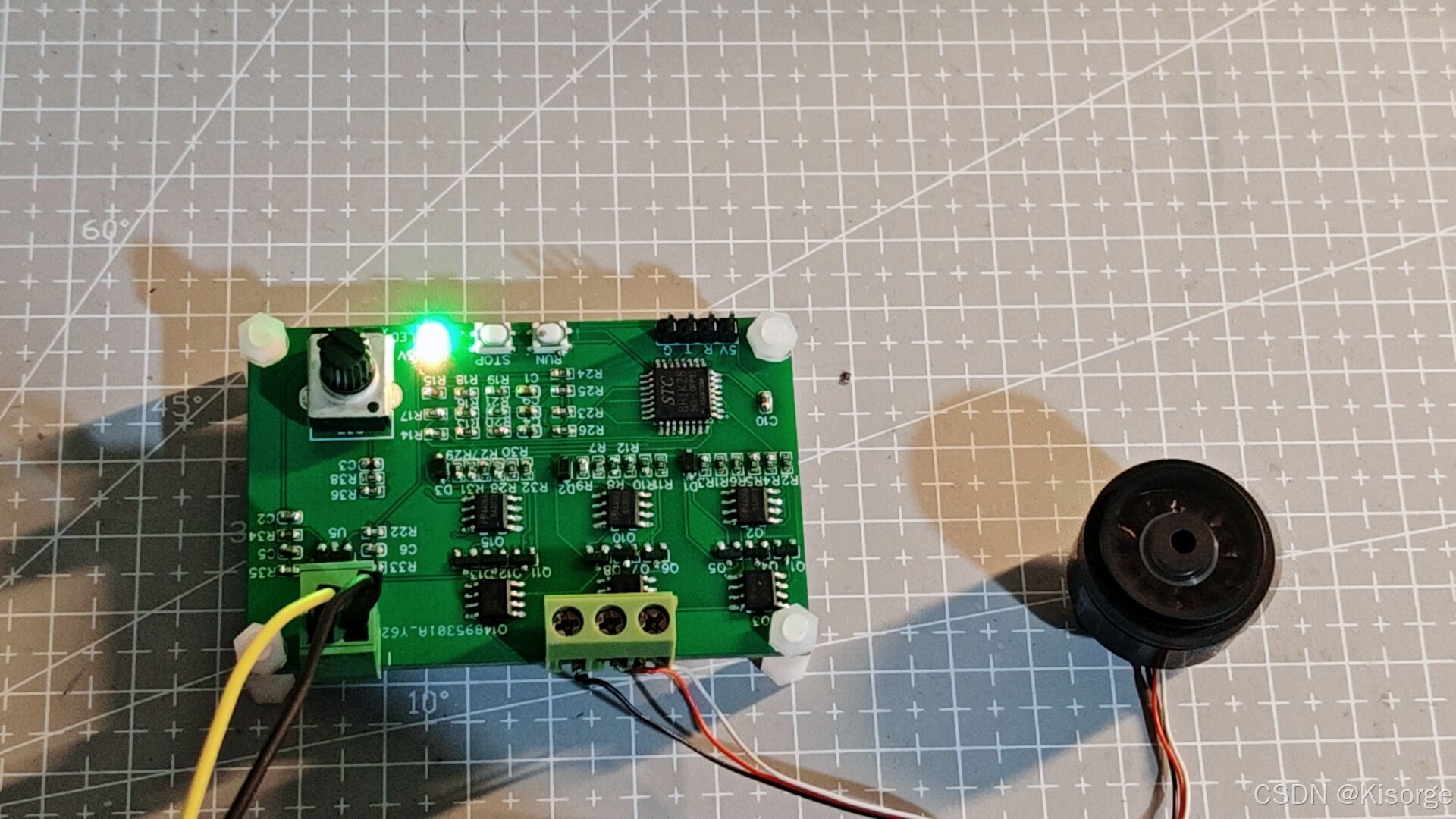

[video(video-KqGSOxAi-1735307295194)(type-bilibili)(url-https://player.bilibili.com/player.html?aid=113725063304184)(image-https://i-blog.csdnimg.cn/img_convert/3a4fdbcf443d5685861e8ee12cd6b987.jpeg)(title-【电机控制】STC8H无感方波驱动—反电动势过零检测六步换向法)]

提示：以下是本篇文章正文内容，下面案例可供参考

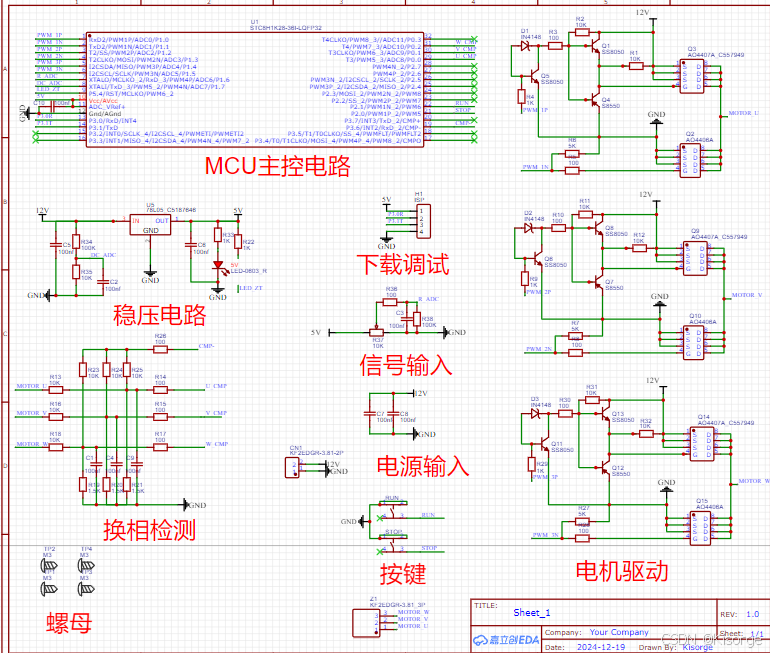

一、硬件原理图

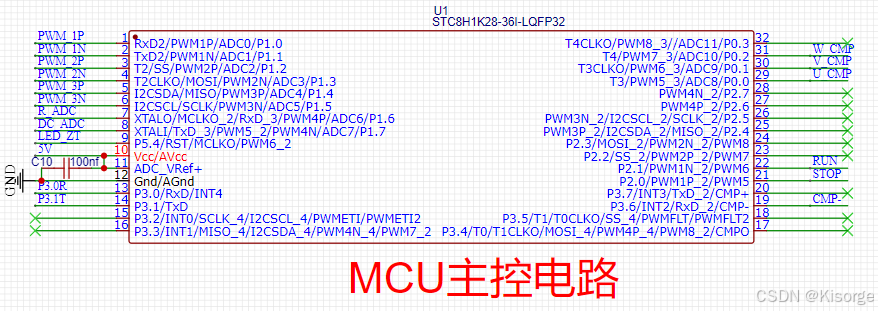

1. MCU主控电路

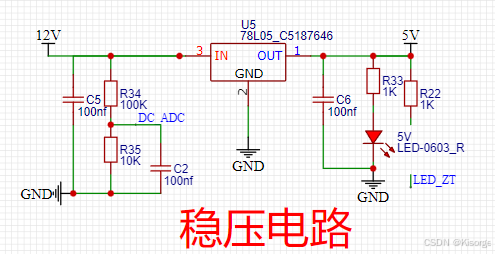

2. LDO电路

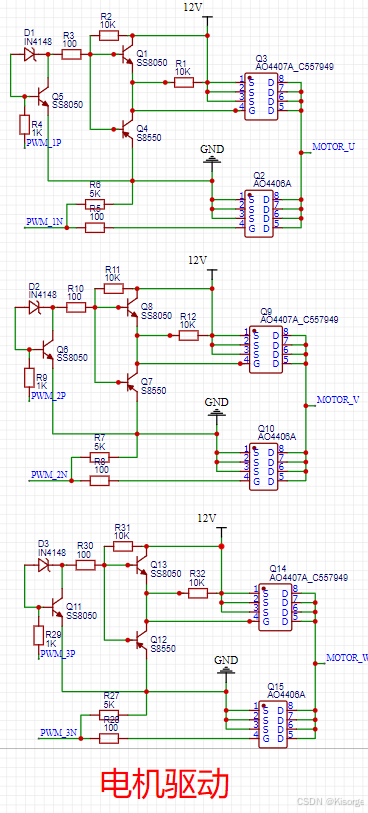

3. 驱动电路

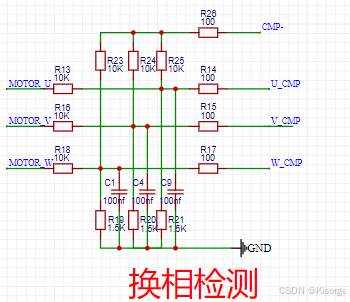

4. 过零检测电路

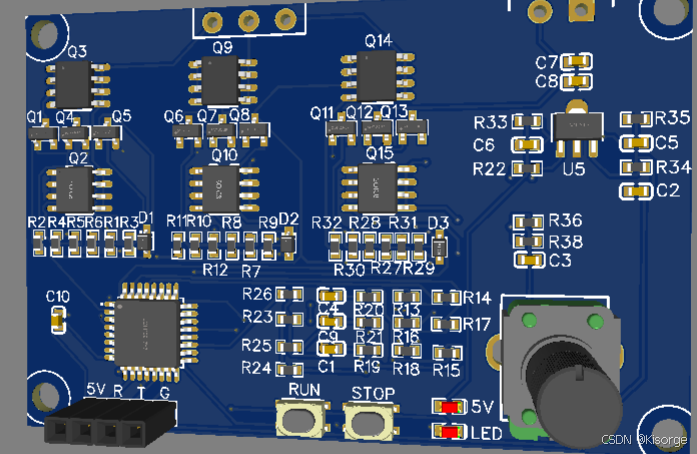

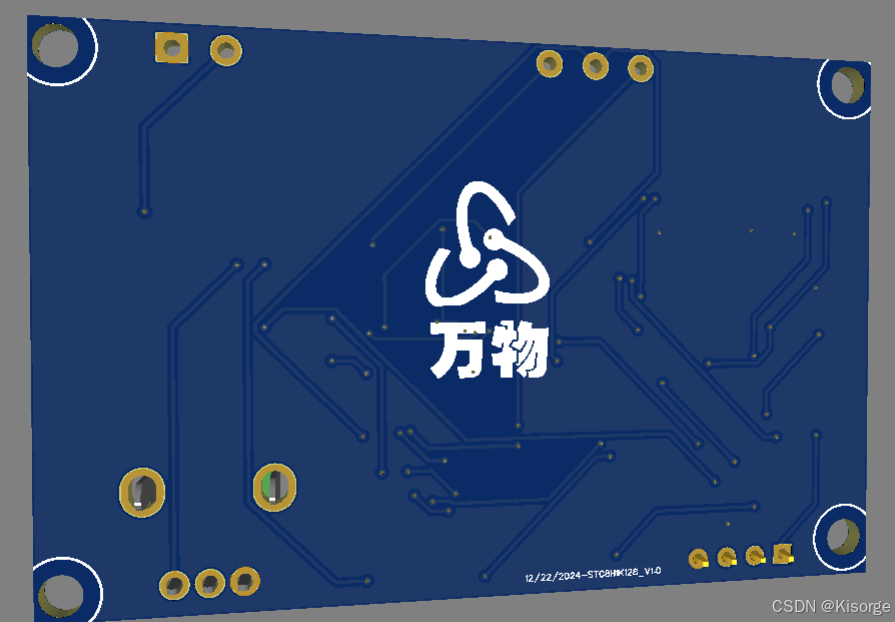

二、3D图

三、参考资料

【电机控制】六步换向——方波驱动（软件篇）

总结

本文仅仅简单介绍了【电机控制】基于STC8H1K28的六步换向——方波驱动（硬件篇），评论区欢迎讨论。
